【GTC】 GTC 2017ぷちまとめ Part.2 Volta世代のTesla V100を発表
・Volta世代のTesla『V100』を発表

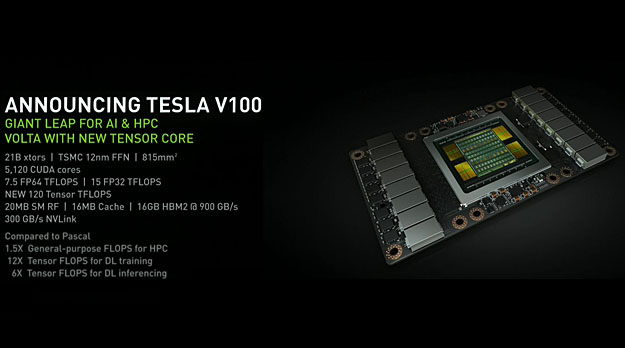

NVIDIAのジェンスン・ファン氏はGTC 2017の基調講演にて、Volta世代のTesla『V100』を発表しました。『V100』は5120CUDAにもなり、Pascal世代の3582CUDAから大幅な増加となっています。
以下、Psacal世代との比較になります。
| Tesla V100 | Tesla P100 | |
| GPU | GV100 | GP100 |
| Process | 12 nm | 16 nm |
| Die Size | 815 mm² | 610 mm² |
| CUDA | 5120 | 3582 |
| FP64 | 7.5 TFLOPS | 5.3 TFLOPS |
| FP32 | 15 TFLOPS | 10.6 TFLOPS |
| Memory Size | 16 GB | 16 GB |
| Memory Interface | 4096-bit HBM2 | 4096-bit HBM2 |
| Memory Bandwidth | 900 GB/s | 732 GB/s |
| Transistors | 21.1 billion | 15.3 billion |
| TDP | 300 W | 300 W |
注目点の一つがプロセスノード。Voltaは12nmになるという噂が出ていましたが、その噂は真実だったようです。そして、ダイサイズはこれまでのものから一回り大きくなりました。
5120CUDAを搭載したGeForce、あるいはTITAN Xv(仮)が登場するのはまだまだ先になるでしょうが、とてつもない性能が期待できそうです。

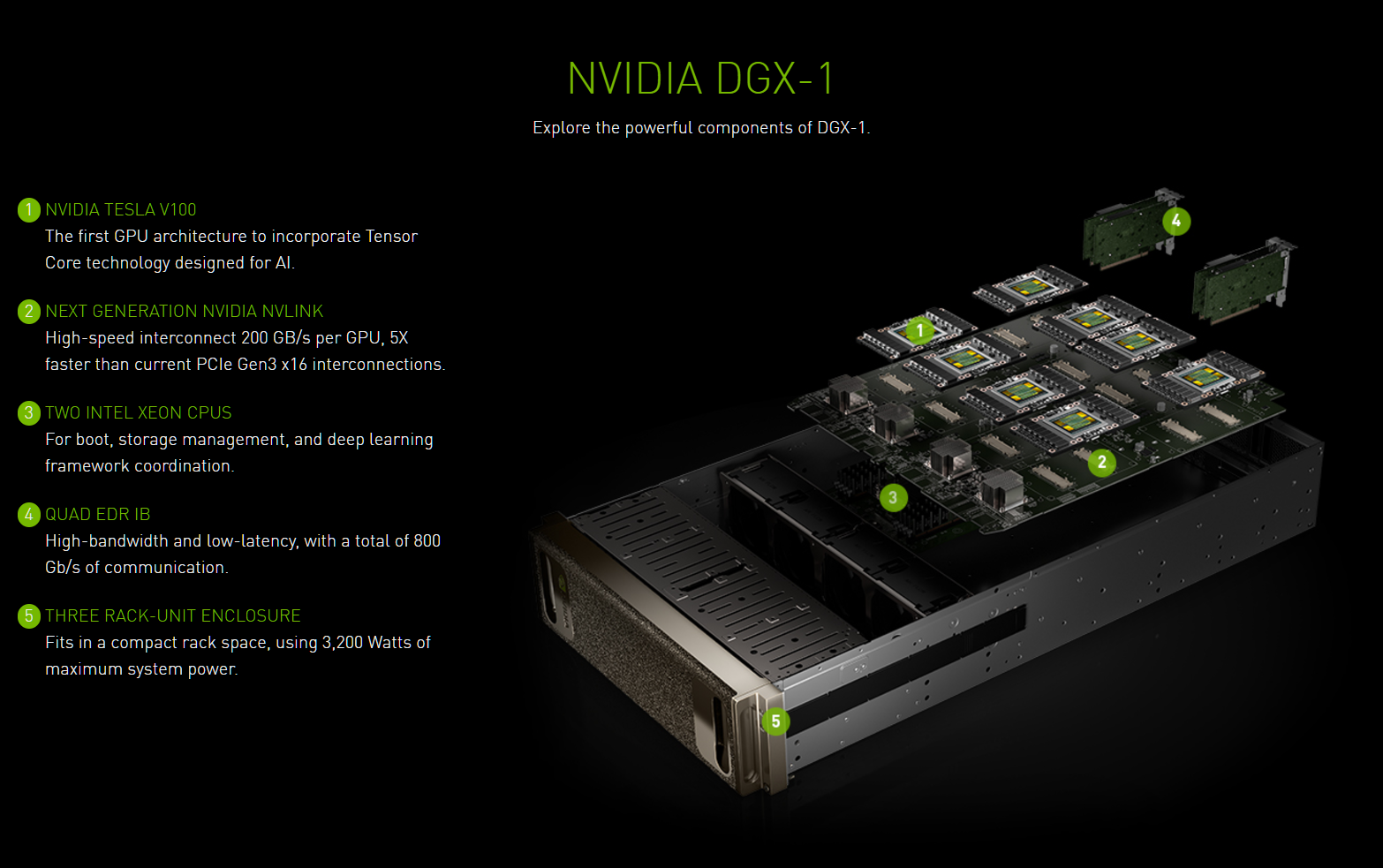

なお、Tesla『V100』を搭載した『NVIDIA DGX-1 with eight Telsa v100』は
$149,000で2017年第3四半期(7～9月)に出荷予定とのこと。

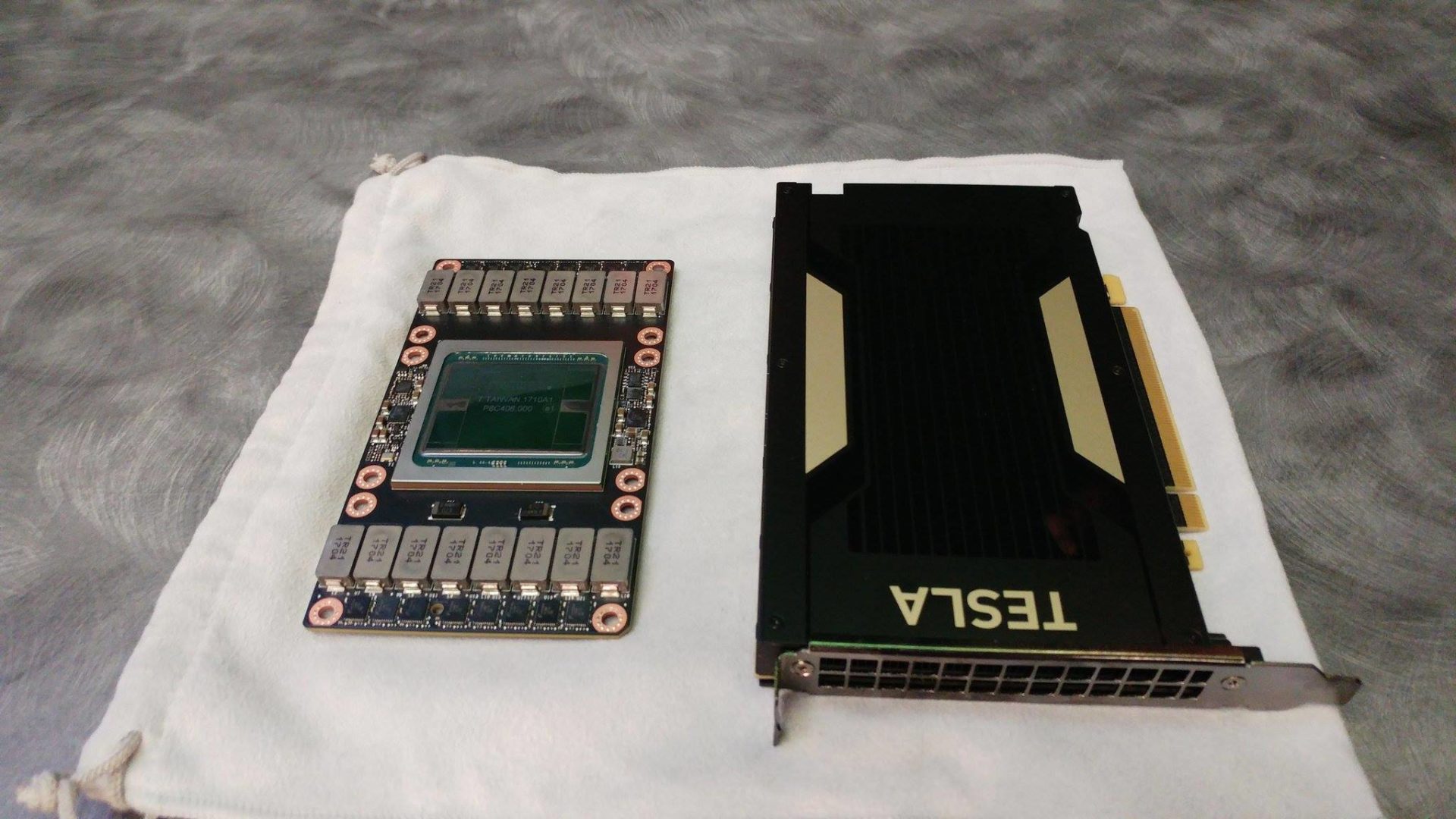

 Tesla V100の実物。1スロットカードモデルも用意している |
2017/6/21追記
NVIDIAはPCIe版Tesla V100も正式に発表しました。
