NVIDIA、Ampereアーキテクチャ採用『NVIDIA A100』を発表

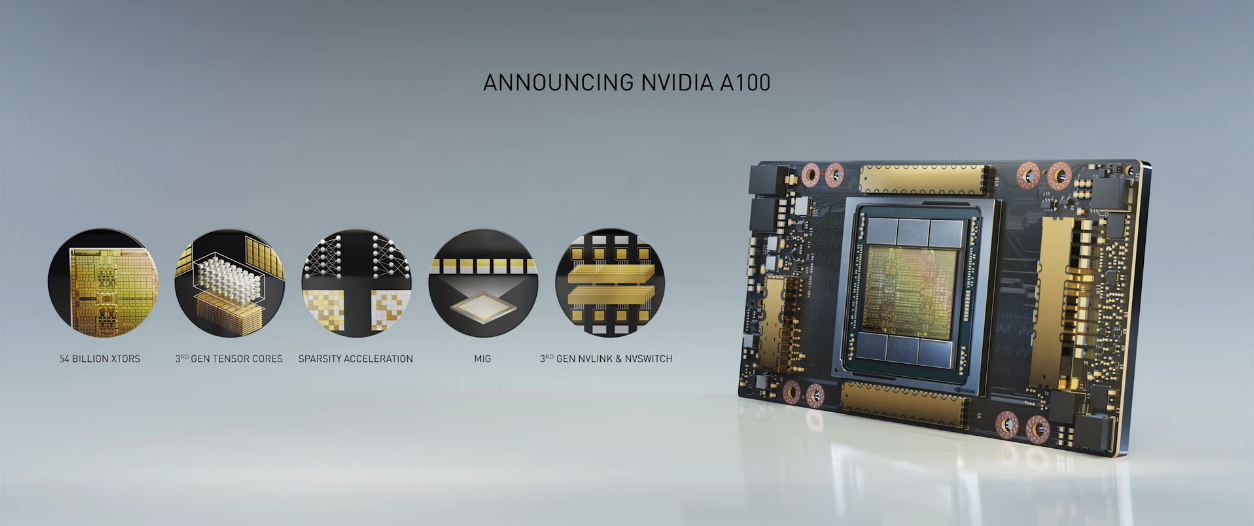

NVIDIAはGTC 2020基調講演にて、Ampereアーキテクチャを採用した『NVIDIA A100』GPUを発表しました。
NVIDIA A100はTSMCの7nmプロセスノードで製造されており、スペックはFP32 CUDAコアが6,912、VRAMがHBM2 40GB。前世代のTesla V100から1.35倍ものCUDA数増加が見られます。スペック詳細は以下。
| A100 | V100 | P100 | |
| FP32 CUDA | 6,912 | 5,120 | 3,584 |
| FP64 CUDA | 3,456 | 2,560 | 1,792 |
| Memory | 40GB | 32GB 16GB | 16GB |
| Memory Bandwidth | 1.6TB/s | 900GB/s | 720GB/s |
| FP16 Tensor TFLOPS | 312 624 | 125 | N/A |
| TF32 Tensor TFLOPS | 156 312 | N/A | N/A |
| FP64 Tensor TFLOPS | 19.5 | N/A | N/A |
| FP16 TFLOPS | 78 | 31.4 | 21.2 |
| FP32 TFLOPS | 19.5 | 15.7 | 10.6 |
| FP64 TFLOPS | 9.7 | 7.8 | 5.3 |
| Architecture | Ampere | Volta | Pascal |
| Process | 7nm | 12nm | 16nm |
| TDP | 400W | 300W | 300W |
| Die Size mm² | 826 | 815 | 610 |
NVIDIAは、NVIDIA A100を採用したDGX A100を導入することで、これまでのシステムと比較して以下のように省スペースになり、コスト削減になることをアピールしています。

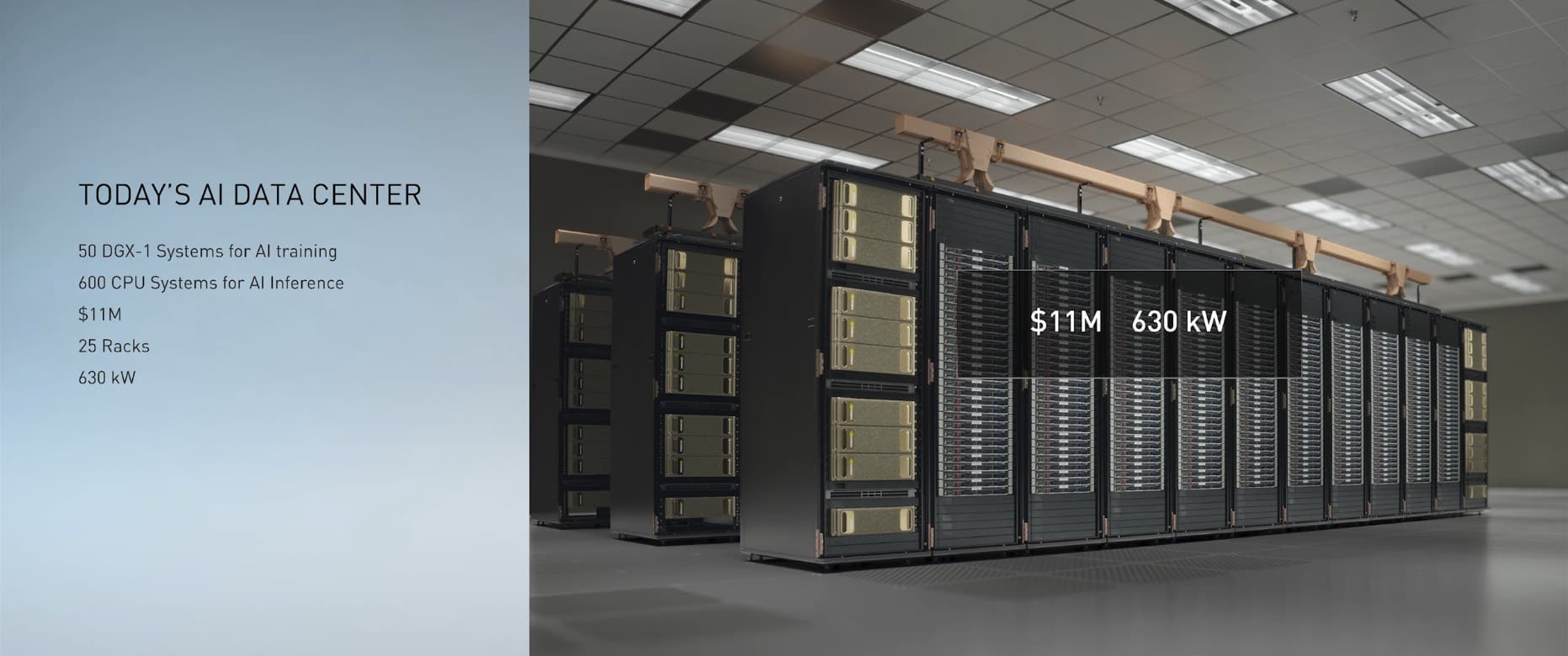

【Before】

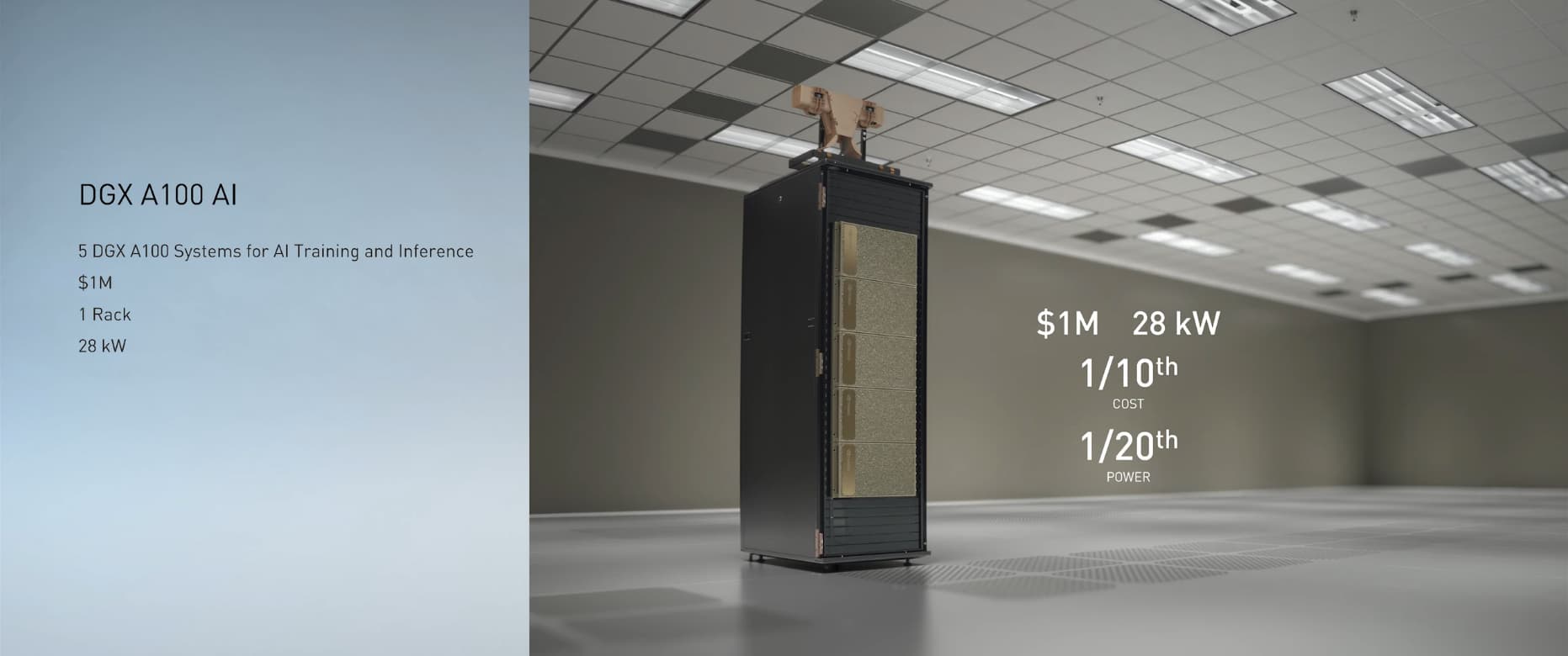

【After】
NVIDIA A100はディープラーニング等のHPC向けのため、一般消費者には縁のない製品ですが、今後登場するであろう7nmのGeForceグラフィックスカードに期待が高まります。
追記
GeForce RTX 3000シリーズが発表されました。詳細は以下の記事をご覧ください。
