836不明なデバイスさん2015/12/28(月) 13:54:28.69 ID:FjRqil4M.net
そろそろ沈静化してきた?のでちょっとまとめ

通称 "IGZO 7インチ" 1920x1200 LCDモジュールセット のまとめ-その1
<製品構成>IGZO-LCD モジュール、HDMI-MIPI ブリッジ基板、I/F 基板のセット
基板に載ってるHDMIインターフェイスブリッジは
http://toshiba.semicon-storage.com/info/lookup.jsp?pid=TC358870XBG&lang=ja
<取り扱い店/通販>
・秋月電子 http://akizukidenshi.com/catalog/g/gM-10016/
http://akizukidenshi.com/download/ds/sharp/LQ070M1SX01_set_manual.pdf
http://akizukidenshi.com/download/ds/sharp/LQ070M1SX01_set_spec.pdf
・ケイエスワイ https://raspberry-pi.ksyic.com/
・スイッチサイエンス https://www.switch-science.com/catalog/2565/
・共立エレショップ/共立デジット/シリコンハウス共立 http://eleshop.jp/shop/g/gFCI311/
<必要な物>・Raspberry PiまたはそれなりのPC等・HDMIケーブル(太くてゴツイのは不向き)・電源(5V1A以上、USBマイクロB)
<組立時の注意点>フラットケーブルのコネクタへの接続は注意が必要
  ケイエスワイの『組立・接続方法』のページ https://raspberry-pi.ksyic.com/page/page/pgp.id/6
<使用上の注意>
・HDMI信号が入力されると、自動点灯/手動で消灯したいときはPWRボタンを押す
・ACアダプタを抜く場合は必ず消灯中に行う事
 説明書には"LCD点灯中に電源OFFるとダメージが残る場合が..."との記述がある
・明るさを調整はPWR ボタン長押し(PWM調光機能)
・Raspberry Piでの使用には /boot/config.txt で設定が必要
 http://akizukidenshi.com/download/ds/sharp/LQ070M1SX01/config.txt
・説明書に『HDCP-KEY を要する映像はサポートしておりません』との記述がある
 デバイスの機能としては"HDCP対応"らしいが >>621-623
 IGZO 7インチ+Win10機で試した結果、HDCPは×らしい >>829-835

837不明なデバイスさん2015/12/28(月) 13:55:48.38 ID:FjRqil4M.net
通称 "IGZO 7インチ" 1920x1200 LCDモジュールセット のまとめ-その2
<基板上ーの拡張ポート(ジャンパー)>
スペックの書類に、J5/4/3/1に関して記述がある
http://akizukidenshi.com/download/ds/sharp/LQ070M1SX01_set_spec.pdf
J5←5V電源入力用
J4←電源ボタン延長用
J3← >>621-622 ...>AtmelのATSAMD21E17A-Uっていうマイコンに繋がってるっぽい。
J2 ???存在の有無/記述なし???
J1←I2Sデジタルオーディオ端子
ES9023搭載のとPCM5102A搭載の板で音声出力を確認
・ES9023搭載
http://m.aliexpress.com/item/32249278382.html
>>427 >>791 >>820
http://i.imgur.com/iFDdNRg.jpg
http://i.imgur.com/XqBlxqJ.jpg
・PCM5102A搭載
https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=EEHD-4LVH
>>776 >>786-788
http://i.imgur.com/WOH3ALO.jpg
・有効なサンプルレートは44.1Khzだけ?らしい
>>820 >>827
http://i.imgur.com/3kDBWYh.jpg

838不明なデバイスさん2015/12/28(月) 13:57:02.12 ID:FjRqil4M.net
通称 "IGZO 7インチ" 1920x1200 LCDモジュールセット のまとめ-その3
<ケース、カバー等>
・汎用ケースを流用する場合の選択肢
例:(株)タカチ電機工業のケース http://www.takachi-el.co.jp/data/catalog/catalog01.html
色々ありすぎでどれを使っていいかわからん
・このスレに書き込まれた実際の製作例等
>>688-702 http://www.geocities.jp/hivisitv_06/igzo/01_front.jpg
・ >>379 >>696-697 で話題になったコルクボード http://d.hatena.ne.jp/wakwak_koba/20151213
・ >>684 で話題にでたアクリルでケースを作った人 http://sakurayuki.dip.jp/twitter/IGZO/IGZO.html
http://gijyutu.com/main/archives/2947
・ >>631-632で話題になったアルミフレーム http://efellows.jp/SHOP/ZEATEC_ZT-LQ070M1SX01-AF.html
・thingiverse.com で"IGZO"で検索すると出てくる 3Dプリンター用のケースのデータ
>>577で話題になったカバー
http://mmsnaia.hatenablog.com/entry/2015/12/16/214335
http://www.thingiverse.com/thing:1204311
https://thingiverse-production-new.s3.amazonaws.com/renders/24/72/e1/80/6b/IMG_20151216_203117_preview_card.jpg
・ >>483の写真のケース
http://www.thingiverse.com/thing:1203806
https://thingiverse-production-new.s3.amazonaws.com/renders/20/d2/11/bd/35/CaseIGZ_01_preview_card.jpg
・12/24付で新しく登録されたケース
http://www.thingiverse.com/thing:1222721
https://thingiverse-production-new.s3.amazonaws.com/renders/eb/b4/94/16/3b/IMG_1608_preview_card.jpg


大体この3レスに集約されている素晴らしいまとめ書き込み。お手軽に作りたい人は液晶パネルキットを買って、ケースさえなんとかすれば完成ですが、音声出力まで考えている人はその2の情報が役立つと思います。

あと、アクリルでケースを作られた方も。

http://blog.gorugle.org/posts/2015/12/akizuki-igzo-case.html

う、美しい…。ここまでしっかりしたケースで、トータル費用は五千円ちょいとお安い。

2016/05/02追記

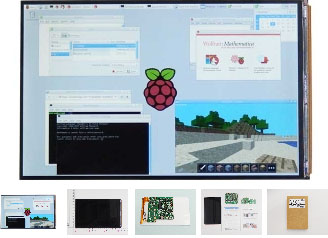

市販品の7インチ1920x1200小型モニタなんてのも出てきました。仕様パネルはIPSだそうです。
